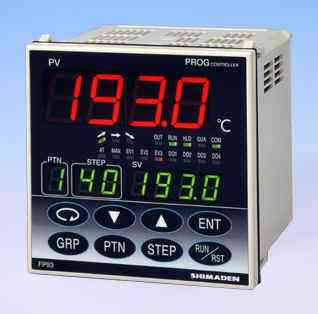

FP93表操作說明

一、 FP93表的窗口介紹：

（1）、PV： 測量值窗口。

（2）、SV： 設定值窗口。

（3）、PTN：程序/定值切換窗口；曲線組選擇窗口。

（4）、Step ：曲線步驟號窗口。

當手動控溫到達FP93曲線控溫范圍內時，按住表上“RUN/RST”鍵3秒，觀察表上的“RUN”指示燈點亮后松手，把“控溫方式”選到自動檔，進入自動控溫狀態。

二、 定值控溫：

上電后，若“PTN”窗口顯示F，則為定值控溫。按▲▼調整“SV”窗口值，          設定溫度，按“ENT”鍵確認。按“RUN/RST”鍵3秒，觀察棉板上的RUN指示燈閃爍后松手，進入定值控溫狀態。

    上電后若“PTN”窗口不顯示F，則為程序窗口，按“PRG”鍵，當“PV”窗口出現“FIX”提示符時，按一下循環鍵，在“SV”窗口中，將字符設置為“ON”定值控溫，按“ENT”確認。

三、 曲線控溫：

1、 按“GRP”鍵，進入程序參數群組。

2、 按循環鍵，在“PV”窗口出現“S—SV”提示時，在“SV”窗口設置曲線1的起始值（如900），按▲▼鍵修改值的大小，按“ENT”確認。

3、 按循環鍵，在“PV”窗口出現“ESTP”提示時，在“SV”窗口設置曲線1的步驟數。按▲▼鍵修改值的大小，按“ENT”確認。

4、 按“Step”鍵，在“PV”窗口出現“SV”提示時，在“SV”窗口設置曲線1步驟一的目標值，按▲▼鍵修改值的大小，按“ENT”確認。

5、 按循環鍵，在“PV”窗口出現“TIR”提示時，在“SV”窗口設置曲線1步驟一的運行時間。按▲▼鍵修改值的大小，按“ENT”確認。

6、 按循環鍵，在“PV”窗口出現“PIdn”提示時，在“SV”窗口設置曲線1步驟一的PID號（1—6號選擇），按▲▼鍵修改值的大小，按“ENT”確認。

7、 按“Step”鍵，注意“Step”窗口中的數值變?yōu)?/span>2，在“PV”窗口出現“SV”提示時，在“SV”窗口設置曲線1第二步的目標值，按▲▼鍵修改值的大小，按“ENT”確認。以此類推，設置曲線1第二步的運行時間，PID號等等，直到曲線1全部設置完成。

8、 按“PRG”鍵，在“PV”窗口出現“PId”提示時，進入PID參數群組。按循環鍵，在“PV”窗口出現“O—H”提示時，設置1號PID的輸出上限幅。按▲▼鍵修改值的大小，按“ENT”確認。

9、 按“Step”鍵，設置2號PID的輸出上限幅。以此類推，設置3號，4號，5號，6號PID的輸出上限幅。

10、 10、在6號PID設置窗口中，按循環鍵，在“PV”窗口出現“P”提示時，在“SV”窗口中設置比例滯為9.5，按▲▼鍵修改值的大小，按“ENT”確認；再按循環鍵，在“PV”窗口出現“I”提示時，在“SV”窗口中設置積分時間為530，按▲▼鍵修改值的大小，按“ENT”確認；再按循環鍵，在“PV”窗口出現“d”提示時，在“SV”窗口中設置微分時間為132，按▲▼鍵修改值的大小，按“ENT”確認。

四、 曲線的選擇：曲線之間的切換按“PTN”鍵。

五、 曲線中的步驟選擇：步驟之間的切換按控制柜上的“跳步”按鈕。
